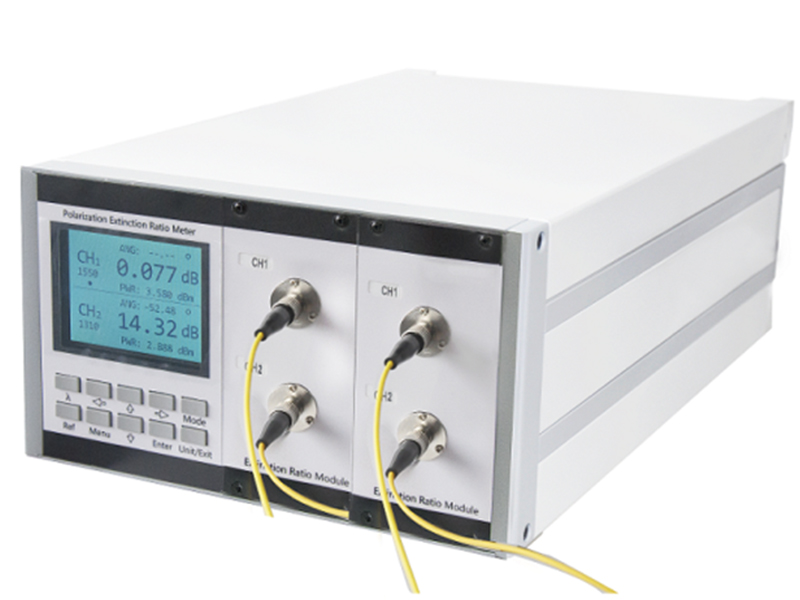

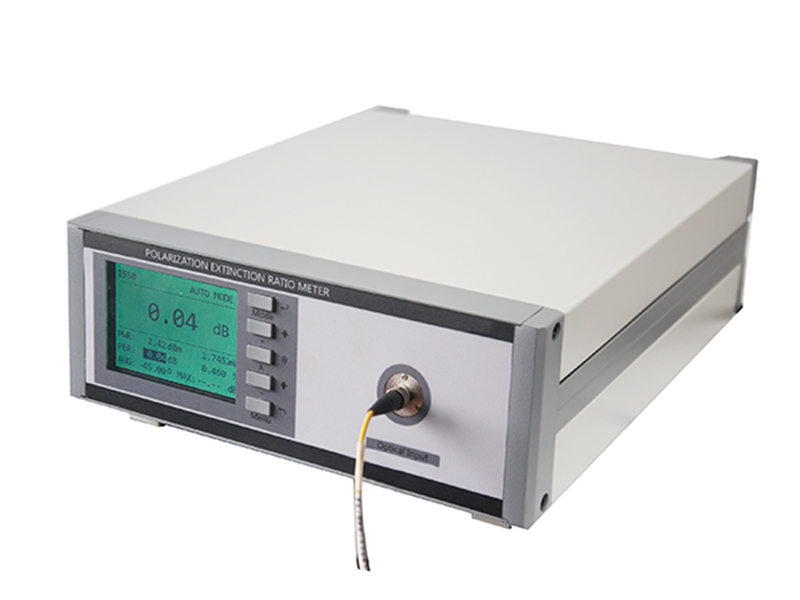

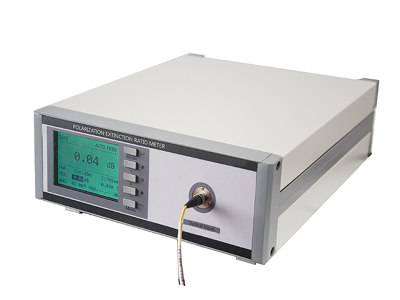

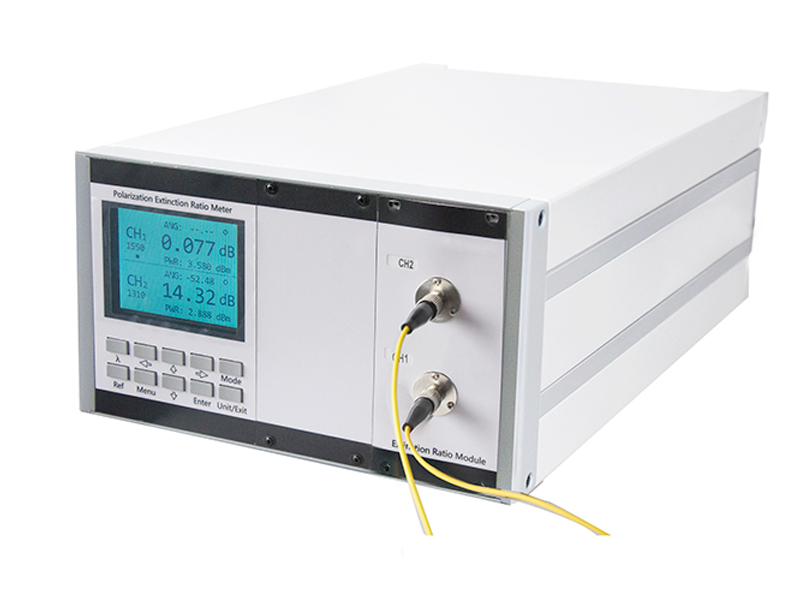

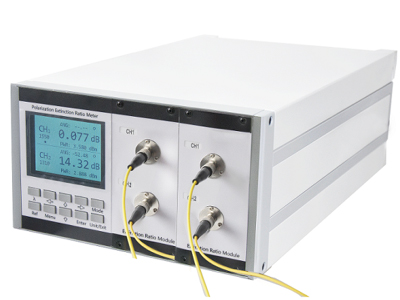

Misuratore del Rapporto di Polarizzazione di Estinzione PER-M500
Il misuratore di polarizzazione di estinzione Techwin PER-M500 è utilizzato per rilevare il rapporto di estinzione di polarizzazione (PER) dei dispositivi di mantenimento della polarizzazione, il grado di polarizzazione delle sorgenti luminose, il rapporto di estinzione delle fibre di polarizzazione-mantenimento e altre polarizzazioni-dispositivi di manutenzione. È uno strumento di misurazione ottica, con una precisione di nuova generazione sviluppato da Techwin dopo molti anni di esperienza e test dei dispositivi ottici. Può essere utilizzato per misurare il rapporto di estinzione della polarizzazione mantenendo la fibra, il rapporto di estinzione del dispositivo di mantenimento della polarizzazione, il rapporto di estinzione della polarizzazione mantenendo connettore, il grado di polarizzazione della sorgente luminosa e l'angolo di asse di polarizzazione. Il software superiore del computer ha funzioni potenti ed è facile da usare.
- Max PER fino a 50dB
- Supporta input di spazio libero
- 1, 2, 4 o più canali per la misura simultanea
- Interfaccia intercambiabile FC/SC/LC
- OPM, rapporto di estinzione, angolo dell'asse ottico, stesso display del grado di polarizzazione
- 3 tipi di lunghezza d'onda disponibili, compresi tra 840-950nm, 960-1160nm, 1260-1630nm
- Interfaccia di sostegno RS232
- Misura del rapporto di estinzione del PMF (fibra di mantenimento della polarizzazione)
- Allineamento del PMF con sorgente laser
- Allineamento dell'asse di polarizzazione del dispositivo ottico
- Test del giroscopio in fibra ottica del ramo Y
- Accoppiatore di prova PM e splitter del fascio di polarizzazione
- Monitoraggio dello splicing di fusione del PMF
| Oggetto | Parametro | |
| Gamma di lunghezza d’onda | 840~950 nm, 960~1160nm | 1260~1630nm |
| Potenza massima di Input | +5dBm / +20dBm | |
| Gamma dinamica PER | 40dB | 50dB |
| Gamma PER | +5dBm： | |
|
-5~+5dBm：0~40dB -15~+5dBm：0~30dB -25~+5dBm：0~20dB |
-5~+5dBm：0~50dB -15~+5dBm：0~40dB -25~+5dBm：0~30dB -35~+5dBm：0~20dB |
|
| +20dBm： | ||
|
+10~+20dBm：0~40dB 0~+20dBm：0~30dB -10~+20dBm：0~20dB |
+10~+20dBm：0~50dB 0~+20dBm：0~40dB 10~+20dBm：0~30dB -20~+20dBm：0~20dB |
|
| Rapporto di risoluzione PER |
< 10dB：0.001dB ≥10dB：0.01dB |
|
| Precisione PER | PER≤2dB：A type≤±0.1dB B type3≤±0.03dB PER< 30dB：< ±0.3dB PER≥30dB：< ±1.0dB |
|
| Polarization angular resolution | 0.11° | |
| Accuratezza dell’Angolo di Polarizzazione | < ±0.45° | |
| Velocità di misurazione | 0.25S | |
| Tipo di connessione | FC/PC (also support SC/LC interface) | |
| Interfaccia di comunicazione | RS232 | |
| Sistema operativo | Win7 32/64bit Win10 32/64 bit | |
| Schermo | Recommend 21inch display screen; minimum resolution 1600*900 | |
| Ingresso CA | 220V，50Hz | |
| Tempo di accensione e riscaldamento | 15min | |
| Temperatura media durante le operazioni | +10～+40℃ | |
| Temperatura di conservazione | -15～+70℃ | |
| Peso | 4kg | |
| Dimensione | 2U*235*300 mm | |
- La gamma di lunghezze d'onda è disponibile con 840-950nm, 960-1160nm e 1260-1630nm. Altre bande di lunghezze d'onda possono essere personalizzate.
- Sarà disponibile una potenza d'ingresso più elevata e personalizzabile.
- Si prega di consultare la nostra azienda per i dettagli relativi al tipo B.
| 1 | Dispositivo principale | 1 | pc |
| 2 | Tamponi di cotone | 1 | confezione |
| 3 | Cavo di alimentazione | 1 | pc |
| 4 | Linea di Collegamento RS232-USB | 1 | pc |
| 5 | Manuale dell’Utente | 1 | pc |
| 6 | Rapporto di Ispezione | 1 | pc |
| 7 | Certificazione | 1 | pc |
Precisione PER≤2dB
A: ≤±0.1dB
B: ≤±0.03dB
Lunghezza d’onda
A: 840~950 nm
B: 960~1160nm
C:1260~1630nm
