Modulo sorgente laser a impulsi brevi

Questo modulo sorgente di luce laser è una sorgente di luce a impulsi in grado di offrire un'elevata potenza di picco e un'oscillazione di breve durata dell'impulso basata su una lunghezza d'onda sicura per l'occhio umano. Adottando il design dell'architettura dell'amplificatore di uscita dell'oscillatore principale (MOPA) e l'amplificazione ottica multistadio ottimizzata, il modulo della sorgente laser realizza un'uscita laser ad alto picco di uscita con larghezza di impulso di livello ns, radar laser automobilistico, radar di ricerca con rilevamento remoto. , E la migliore sorgente di luce per il raggio laser.

I nostri moduli sorgente di luce laser a impulsi brevi sono disponibili in confezioni circolari e rettangolari. È dotato di una struttura compatta e compatta, un ampio intervallo di temperature di esercizio e un consumo energetico estremamente basso. Inoltre, l'uscita a impulsi può essere ottenuta tramite un segnale trigger TTL esterno, rendendolo ideale per l'integrazione del sistema.

Grazie al suo consumo energetico estremamente basso, questo modulo sorgente laser a impulsi brevi è adatto per ambienti di lavoro difficili, in particolare per sistemi LiDAR automobilistici, sistemi di scansione laser 3D, ecc.

• LiDAR automobilistico
• Gamma laser
• Radar di rilevamento a rilevamento remoto
• Scansione laser 3D
• Altri compiti di ricerca scientifica

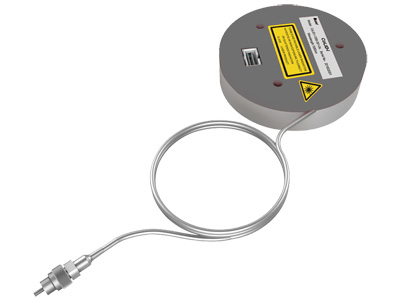

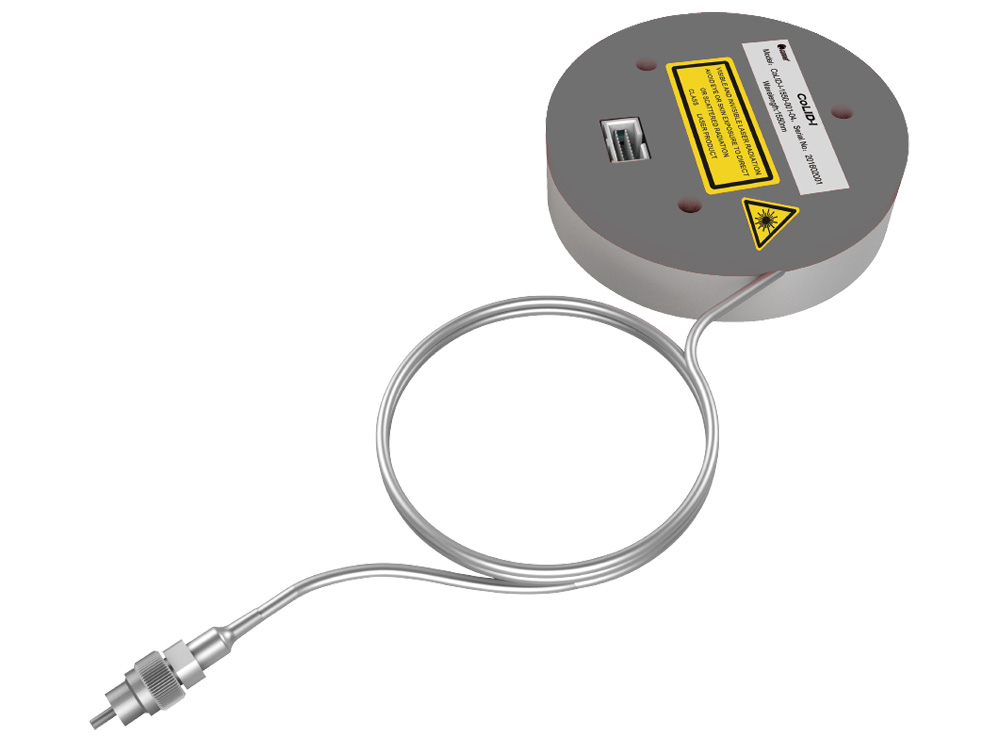

Modulo sorgente laser a impulsi corti da 1550 nm CKLID-I

Invia messaggio

Caratteristiche

• Lunghezza d'onda di funzionamento sicura per gli occhi: 1550 nm
• Potenza di picco: 10kW
• Intervallo di regolazione della frequenza di ripetizione: 1kHz-3MHz
• Larghezza dell'impulso: 0,5-250 ns
• Energia a impulso singolo: fino a 100uJ
• Qualità del raggio quasi limitata alla diffrazione

Specifiche

Parametro	Unit	Specifica
		Min.	Typ.	Max.
Parte n.		CKLID-I-1550-M-LPH
Gamma di lunghezze d'onda	nm	1540	1545/1550 100	1565
Potenza impulsiva a < 10 kHz,> 30 ns	μJ	100
Picco di potenza	kW	-	-	10
Larghezza di impulso	ns	0.5	-	250
Frequenza di ripetizione	kHz	1	-	3000
Potenza media a> 100 kHz	W	-	-	2
Qualità del raggio	M²	< 1.1
Stabilità della potenza in uscita (15 min.)	%	-	-	±3
Stabilità della potenza in uscita (8 ore)		-	-	±1.5
Isolamento dalla luce di uscita	dB	35	-	-
temperatura di esercizio	°C	-35	-	65
Temperatura di conservazione		-40	-	85
Consumo di energia	W	15	17	24
Polarizzazione		Random
Lunghezza della fibra di uscita	m	>0.3
Connettore ottico		FC / APC o collimatore
Modalità a impulso		Trigger TTL esterno
Dimensioni	mm	90x23.5 (D x H)

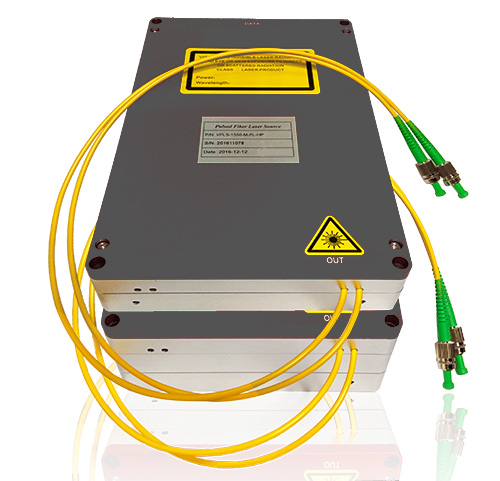

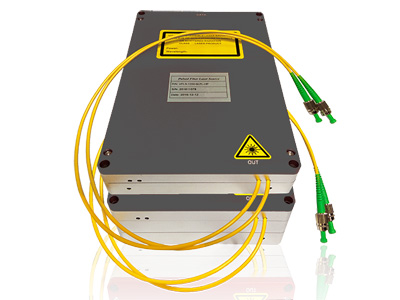

Modulo sorgente laser a impulsi corti da 1064 nm CKLID-II

Invia messaggio

Caratteristiche

• Lunghezza d'onda di funzionamento sicura per gli occhi: 1064 nm
• Potenza di picco: 4kW
• Intervallo di regolazione della frequenza di ripetizione: 30kHz-500KHz
• Larghezza dell'impulso: 1-10ns
• Qualità del raggio quasi limitata alla diffrazione

Specifiche

Parametro	Unità	Specifica
		Min.	Typ.	Max.
Parte n.		CKLID-I-1064-M-HP
Lunghezza d'onda centrale	nm	1064
Larghezza di impulso	ns	Linewidth＜ 0.5nm 10ns
		Linewidth＞0.5nm 200ns
Frequenza di ripetizione	kHz	1	-	1000
Potenza media dell'impulso	W	-	5
Qualità del raggio	M²	＜1.2
Stabilità della potenza di uscita (15 min.)	%	-	-	±3
Stabilità della potenza in uscita (8 ore)	%	-	-	±1.5
Isolamento delle uscite	dB	30	-
Tensione di alimentazione	VDC	24
Temperatura di funzionamento	°C	-10		50
Temperatura di conservazione	°C	-40		85
Potenza di uscita	W			70
Polarizzazione		Random
Lunghezza della fibra di uscita	m	>0.3
Connettore ottico		Uscita FC / APC o fascio collimato
Modalità a impulsi		Trigger esterno / interno
Dimensioni	mm	200x135x60
Peso	g	< 2000
